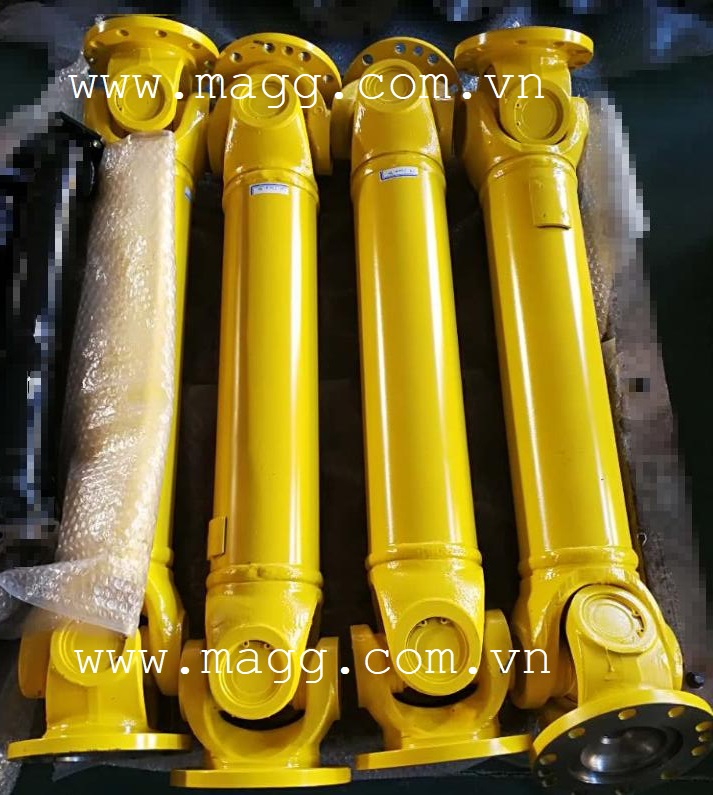

Khớp nối trục cardan Wichmann (Universal Joint Shafts) type 100 cho phép làm việc trong diều kiện khó khăn nhất, khả năng chịu lực cao, góc lệch lên đến 25 độ và moment xoắn Max 3,900,000 Nm. Khớp nối cardan Wichmann type 100 với mặt bích theo tiêu chuẩn DIN, SAE, Cross serra on, DIN with face key, Hirth-serra on. Ngoài ra còn có các loại khớp nối răng bao gồm: khớp nối GIICL1; GIICL2; GIICL3; GIICL4; GIICL5; GIICL6; GIICL7; GIICL8; GIICL9; GIICL10; GllCLZ11; GllCL12; GllCL13; GllCL14; GllCL15; GllCL16; GllCL17; GllCL18; GllCL19; GIICL20; GllCL21; GllCL22; GllCL23; GllCL24; GllCL25… Ngoài ra còn có các loại khớp nối răng GIICLZ1; GIICLZ2; GIICLZ3; GIICLZ4; GIICLZ5; GIICLZ6; GIICLZ7; GIICLZ8; GIICLZ9; GIICLZ10; GllCLZ11; GllCL12; GllCLZ13; GllCLZ14; GllCLZ15; GllCLZ16; GllCLZ17; GllCLZ18; GllCLZ19; GIICLZ20; GllCLZ21; GllCLZ22; GllCLZ23; GllCLZ24; GllCLZ25… Khớp nối đĩa WGP1; WGP2; WGP3; WGP4; WGP5; WGP6; WGP7; WGP8; WGP9; WGP10; WGP11; WGP12; WGP13; WGP14; Khớp nối CV joint; Khớp nối đồng tốc CV joint; Khớp nối chữ thập; Khớp nối xoay…
|
Type 100 |
Torque [Nm] |
Dimensions [mm] |
Flange [mm] |
||||
|
L1 Min |
L2 Min |
Tube size |
DIN |
SAE |
Cross serraon |
||
|
7600 |
600 |
250 |
40 |
50 |
75-6-6 90-4-8 |
87-4-8 |
|
|
10000 |
1400 |
421 |
110 |
50/76.2 |
90-4-8 100-6-8 100-8-8 120-8-8 120-8-10 |
87-4-8 96,8-4-9,6 |
100-4-8,5 122-4-11 |
|
11600 |
3000 |
451 |
110 |
70/90 |
100-6-8 100-8-8 120-8-8 120-8-10 150-8-12 |
119-4-11,1 149-4-12,7 |
122-4-11 |
|
12600 |
5300 |
536 |
110 |
90 |
120-8-10 150-8-12 180-8-10 180-8-14 |
146-4-12,7 |
122-4-11 |
|
14400 |
6000 |
572 |
110 |
100 |
150-8-12 180-8-14 |
174,8-8-9,6 |
122-4-11 150-4-13 |
|
15800 |
8800 |
630 |
180 |
100 |
150-8-12 180-8-14 180-8-16 180-10-16 |
174,8-8-9,6 203,2-8-9,6 203,2-12-11,1
|
150-4-13 180-4-15
|
